Automatización de subestaciones con zenon

Utiliza zenon Energy Edition para un manejo eficaz y seguro de las subestaciones de forma local o remota. Para subestaciones eléctricas y transformadores a cualquier escala, te beneficiarás de una rápida configuración del proyecto, un manejo sencillo y la máxima fiabilidad.

Watch video: Situational Awareness in Digital Substations

Control total y conocimiento de la situación a cualquier escala

zenon Energy Edition de COPA-DATA es el complemento ideal para cualquier instalación PAC (protección, automatización y control). Este sistema de automatización de subestaciones es ideal para varias tareas del ámbito de las subestaciones, como:

Subestación digital para operación local y remota
Aplicaciones de sala de control (SCADA) para la supervisión avanzada de infraestructuras de subestaciones transregionales o en combinación con sistemas de terceros
Protocolo Gateway para interactuar de manera flexible con sistemas de control de mayor nivel.

Soluciones de automatización de subestaciones para todas las áreas operativas

Las empresas de servicios públicos, así como las empresas de transporte industrial y público, dependen de zenon para informartizar y digitalizar sus activos de manera efectiva.

Benefíciese de un software potente, fiable y seguro para subestaciones a todos los niveles de la red energética
Digitaliza tus activos de subestación de forma rentable, gana visibilidad sobre las redes de subtransmisión y domina la transición a la Red Inteligente
Apoya tu proyecto con una solución de software probada, que cumple las normas clave del sector. Una solución zenon se integrará perfectamente en el entorno energético de ultramar (offshore), junto con otras instalaciones como parques eólicos marinos o estaciones convertidoras HVDC.
automatiza los activos energéticos con facilidad y disfruta de la libertad de un suministro ininterrumpido en aplicaciones transversales.
integra las subestaciones de tracción y las estaciones convertidoras con equipos auxiliares y fortalece el vínculo para gestionar tu suministro de energía

Key Features and Benefits

Características clave y ventajas:

Características técnicas:

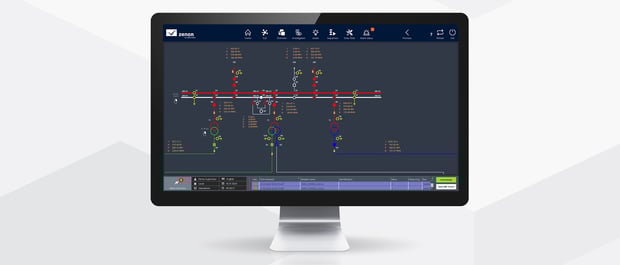

Diagrama unifilar con coloreado topológico
Interbloqueo topológico
Procesamiento de comandos seguro, bloqueo-señalización
Direccionamiento perfecto de comandos y señales entre protocolos, como IEC 61850, IEC 60870, DNP3
Gestión de alarmas
Secuencia de eventos (SoE)
Servidor de archivos integrado
Redundancia sin fisuras del servidor de procesos
Compatibilidad con el protocolo de redundancia paralela (PRP)
Simulación de procesos
Repetición de procesos
Secuencias automáticas de conmutación
Lógica de software programable (IEC 61131-3)
Notificación de eventos a dispositivos móviles (correo electrónico, SMS, VoIP)
Control de acceso basado en roles
Acceso remoto seguro

Qué te ofrece zenon:

Máximo rendimiento y escalabilidad en soluciones de automatización de subestaciones, desde paquetes pequeños y rentables hasta grandes subestaciones y salas de control de supervisión SCADA
Conocimiento avanzado de la situación proporcionado mediante un potente procesamiento de comandos y eventos, operado a través de una interfaz de usuario intuitiva
Compatibilidad integral de la IEC 61850
Integración eficiente con sistemas de control de mayor nivel a través de diversos protocolos de gateway
Ingeniería simplificada mediante funciones configurables, plantillas e ingeniería automatizable
Opciones avanzadas para servicio OT mediante servicios de virtualización y de contenedores
Metodologías sólidas de ciberseguridad y cumplimiento de la norma IEC 62443-4-1 Proceso de ciclo de vida de desarrollo seguro (SDL)

Ventajas para ti:

Integra eficazmente tus activos en entornos verdes y terrenos baldíos
Consigue independencia de los proveedores a través de un amplio espectro de protocolos compatibles
Desarrolle proyectos rápidamente y sin errores con funciones y plantillas inteligentes, disponibles ‘fuera de la caja’
Establece estándares de plataforma para una implementación y puesta en servicio eficaces

BOOK A DEMO

zenon es la clave pa tu Subestación Digital

La digitalización es un factor fundamental para la transición a una red energética moderna y sostenible. Los métodos digitales ayudan a apoyar la ingeniería y la normalización, ofrecen medios flexibles de comunicación dentro de la solución y simplifican el funcionamiento, el mantenimiento y la trazabilidad. A menudo se trata de activos antiguos, y para modernizar los activos energéticos se requiere un enfoque modular y gradual. zenon ofrece funciones flexibles para respaldar la digitalización de las subestaciones en cualquier grado.

Como es un sistema independiente, zenon puede interconectarse con cualquier tipo de hardware local, así como con centros de control. El amplio soporte de la serie de normas IEC 61850 para subestaciones digitales permite implantar la solución óptima, que conserva los avances de tu organización al tiempo que aprovecha plenamente las ventajas de una solución digital. Desde los sistemas heredados hasta las subestaciones totalmente digitalizadas, zenon te ayuda a preparar tu red para los próximos retos de la era de las energías renovables.

Funcionamiento manual o autónomo, lo que necesites

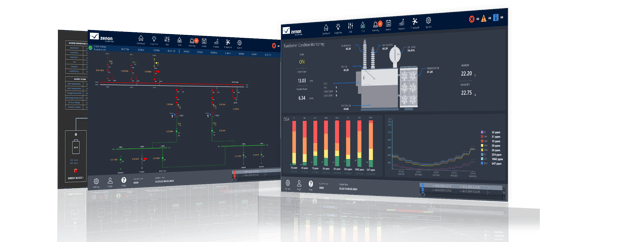

zenon es una plataforma flexible en todos los aspectos de la automatización de subestaciones. Puedes utilizar el software para un funcionamiento manual o autónomo de las subestaciones, así como para un manejo manual mediante visualización fija o móvil de las subestaciones in situ o a través de acceso remoto seguro. Los módulos funcionales avanzados permiten la utilización de características de supervisión y control personalizadas, como el interbloqueo complejo, el desbordamiento de carga, la regulación de la tensión o la ejecución de secuencias de comandos.

Independientemente de dónde tengan lugar las operaciones, la visualización de zenon, líder del sector, proporciona la visión más informada de todos los centros y activos conectados.

Ingeniería eficiente: crea proyectos desde plantillas sofisticadas

Configura tu subestación rápidamente y evita errores sin tener que escribir una sola línea de código de programación. zenon está estructurado de manera totalmente orientada a objetos, lo que le permite crear una biblioteca robusta de objetos comunes y reutilizarlos en proyectos. Incluso funciones complejas, como interbloqueos o redundancias, se integran de serie y se pueden configurar de manera lista para usar. Como resultado, se puede reducir significativamente el tiempo de desarrollo del proyecto. Especialmente en proyectos basados en la IEC 61850, zenon te permite generar proyectos automáticamente a partir de modelos de datos disponibles.

Las bibliotecas de aplicaciones de zenon te ofrecen plantillas integrales para progresar eficientemente en tu proyecto. Entre otras, dispones de plantillas de proceso configurables para activos típicos, como disyuntores, desconectores, transformadores, IED y muchos más. Estos modelos de proceso están completamente pre-desarrollados, incluyendo una pantalla de una sola línea, vistas detalladas, modelo de datos y comportamiento de comandos, y pueden ser aplicados con unos pocos clics del ratón.

Saca partido a la potente conectividad y compatibilidad de redes

zenon es compatible con todos los protocolos de comunicación habituales de la industria energética. Como sistema independiente del proveedor, zenon está orientado a los estándares internacionales, ofrece una excelente gama de funciones y, al mismo tiempo, garantiza una aplicabilidad simple y una gran seguridad. Se pueden utilizar protocolos para la integración en equipos PAC de cualquier tipo y marca y combinarlos libremente para obtener la máxima eficacia de la solución. Esta es una selección de los protocolos compatibles con zenon:

IEC 61850
DNP3
IEC 60870-5 (101/103/104)
MODBUS
ICCP/TASE.2 (Inter Control Center Protocol)
OPC-UA / OPC-DA
IEEE C37.118 (sincrofasor)
IEC 61850-90-5 (sincrofasor)
62056-21 (medición)

Con zenon, se pueden utilizar protocolos adicionales, como SNMPv3, Syslog o PRP (Protocolo de Redundancia Paralela) para permitir la supervisión de infraestructuras de redes informáticas, realizar un registro de seguridad centralizado o mejorar la resiliencia de la arquitectura general del sistema.

Se ofrece una seguridad de redes adicional mediante el uso opcional de características de ciberseguridad, como el cifrado basado en TLS o la autenticación segura, de conformidad con la serie de normas IEC 62351.

Crea tu solución óptima de automatización de subestaciones con zenon

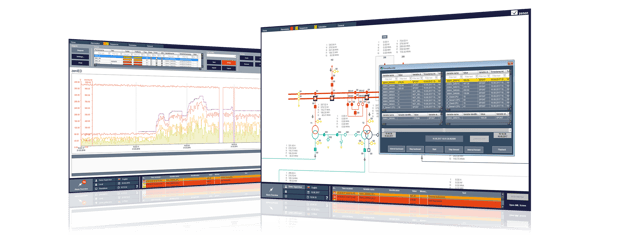

El software de automatización de subestaciones zenon ofrece potentes soluciones para controlar, visualizar y automatizar subestaciones, en combinación con cualquier tipo de equipo PAC y sistemas de control de mayor nivel. Una gran variedad de funciones muy sofisticadas, así como unas excelentes características de redes y seguridad, garantizan que la solución sea escalable y esté preparada para el futuro. Podrás proceder rápidamente a la evaluación, desarrollo y puesta en servicio de tus instalaciones gracias a las potentes plantillas, la estandarización y las eficientes funciones de ingeniería de zenon.

zenon se ofrece en rentables paquetes que se adaptan perfectamente a distintos tipos de subestaciones, desde pequeños sistemas de control de subestaciones locales con algunos cientos de etiquetas, hasta sistemas de control interregionales con varios cientos de miles de etiquetas que gestionar.

Tu equipo estará plenamente equipado con el conocimiento y las herramientas necesarias para dominar la aplicación y el manejo de las subestaciones más punteras. La compatibilidad a largo plazo con diversos productos de la plataforma de software zenon allana el camino de los proyectos de infraestructura energética con una alta seguridad de la inversión.

Sigue explorando con nosotros tu solución digital de subestaciones con zenon.
