Dans le cadre de la construction du Village des Athlètes, RTE (Réseau de Transport d'Électricité) a remplacé 15km de lignes électriques aériennes par des lignes souterraines logées au sein d’une galerie souterraine spécialement construite à cet effet. But : libérer des terrains pour construire, entre autres, le Village des Athlètes. La galerie est supervisée par une solution SDEL Contrôle Commande intégrant la plateforme logicielle zenon.
SDEL Contrôle Commande et COPA-DATA apportent à RTE une solution de supervision des paramètres techniques de la galerie souterraine construite à Saint-Denis.
Porté par RTE (Réseau de Transport d'Électricité), ce projet vise à remplacer 15 km de lignes électriques aériennes (reposant sur 27 pylônes), par des lignes souterraines logées dans une galerie construite à cet effet.
SDEL Contrôle Commande, reconnue pour son expertise dans le domaine des systèmes de contrôle commande, s'associe à COPA-DATA, leader de l’automatisme industriel, pour mettre en œuvre une solution permettant de collecter, visualiser et sécuriser les données de la galerie souterraine.

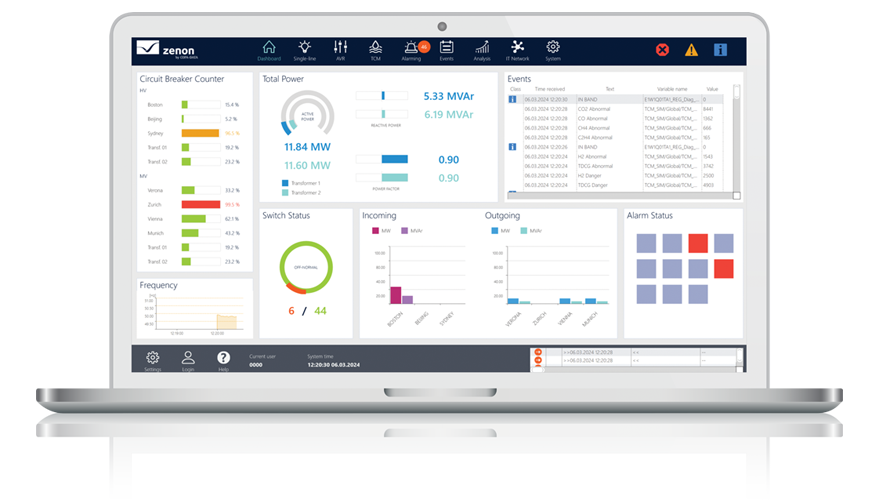

Illustration d'un projet HMI sous-station avec zenon
Mise en souterrain de lignes à haute tension : un projet audacieux
La galerie souterraine s'étend sur plus de 2,5 km. La suppression des 15km de lignes aériennes traversant les communes de Villeneuve-la-Garenne, Saint-Denis et L’Ile-Saint-Denis et de leur 27 pylônes permettra de nombreux projets d’aménagement dans la zone.
S'appuyant sur son savoir-faire, SDEL Contrôle Commande a entrepris de mettre en place une solution intégrée capable de collecter, visualiser et centraliser les données du tunnel tout en assurant une gestion efficace des niveaux d'accès aux données, ainsi que la sécurité du site.
Pour atteindre ces objectifs, SDEL Contrôle Commande a opté pour une approche combinant la précision de ses calculateurs HTB / HTA DigiBOX avec la puissance de la plateforme logicielle zenon de COPA-DATA.
"En choisissant la plateforme logicielle zenon, nous avons pu créer une IHM complète. La simplicité d’utilisation du logiciel a facilité la prise en main tout en réduisant considérablement le temps de développement du projet. Le choix du logiciel zenon pour ce projet s’inscrit également dans une migration plus globale de nos ancienne IHM vers une solution plus moderne" - confirme Laurent Chilaud, Responsable service Développement et Ingénierie chez SDEL Contrôle Commande.
Une solution HTA / HTB sur mesure
Les automates DigiBOX de SDEL Contrôle Commande, spécifiquement conçus pour respecter les fortes contraintes des postes électriques HTA et HTB, ont permis de répondre aux besoins du projet grâce à leurs adaptabilité et modularité, tant matérielles que logicielles.
Dans le cadre de ce projet , neuf automates transmettent leurs données à deux calculateurs DigiBOX, qui les traitent et les présentent graphiquement sur deux postes distincts. Cette redondance matérielle et logicielle, déployée sur deux sites distincts, garantit une fiabilité optimale du système.
En complément de la collecte de données sur le terrain, la synergie entre les DigiBOX et le logiciel zenon permet également d'envisager des scénarios d'alarme en fonction des informations recueillies. Ces alertes sont classées selon leur niveau de gravité, déclenchant automatiquement des procédures d'urgence en accord avec la criticité attribuée.
"Grâce aux capacités de zenon et de la DigiBOX, nous avons pu fournir une solution performante et fiable pour la gestion de la galerie, offrant aux exploitants une vue globale en temps réel et une prise de décision éclairée. » affirme Laurent Chilaud, Responsable service Développement et Ingénierie chez SDEL Contrôle Commande.

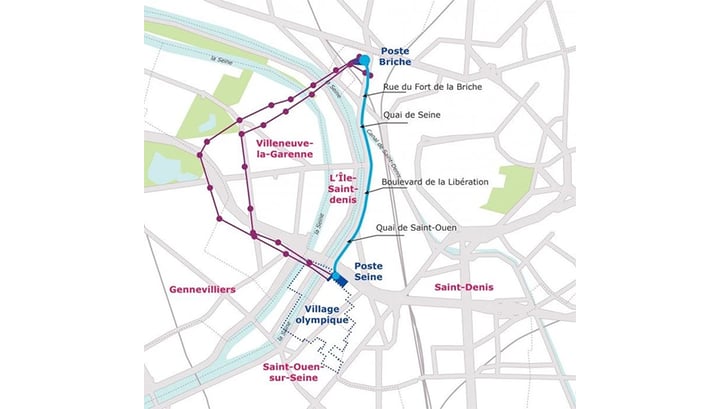

Projet de création d’une galerie souterraine s'étendant sur plus de 2,5 km
Une IHM puissante et intuitive
Les premières propositions d'interfaces élaborées par SDEL Contrôle Commande ont reçu un écho favorable chez RTE. La plateforme logicielle de supervision zenon a su séduire par ses graphismes et sa convivialité.
Grâce à l'expertise de SDEL Contrôle Commande et à la robustesse du logiciel zenon, les opérateurs bénéficient maintenant d’une interface homme-machine (IHM) fonctionnelle et intuitive, répondant aux exigences spécifiques du projet. Ils ont également la possibilité d'inspecter et de localiser les alarmes et les événements, tout en générant des rapports couvrant l'ensemble des événements enregistrés.
La combinaison de l'expertise de SDEL Contrôle Commande associée à la puissance de la plateforme logicielle zenon de COPA-DATA laisse entrevoir des possibilités prometteuses pour l'évolution des solutions de contrôle commande dans le secteur électrique.
