System zarządzania dystrybucją energii

Zarządzanie sieciami dostaw w ramach jednej zintegrowanej platformy

zenon Energy Edition firmy COPA-DATA oferuje rozwiązania w zakresie oprogramowania do zarządzania dystrybucją energii do monitorowania i optymalizacji sieci zasilających, takich jak sieci elektryczne średniego napięcia, sieci wodociągowe i kanalizacyjne lub sieci gazowe. Kontroluj swoją infrastrukturę zasilającą i korzystaj z szybkiej konfiguracji projektu, łatwej obsługi i maksymalnego bezpieczeństwa.

Jeśli szukasz inteligentnego rozwiązania typu „ all-in-one” do monitorowania i sterowania infrastrukturą zasilającą, zenon będzie doskonałym rozwiązaniem dla Twojego zintegrowanego centrum sterowania. Od konfiguracji projektu, przez wizualizację, po raportowanie i zgodną z przepisami archiwizację, zenon oferuje szeroką gamę aplikacji, które sprawiają, że operacje są bezpieczne, stabilne i wydajne.

Zarządzanie infrastrukturami dostaw na jednej zintegrowanej platformie

Oprogramowanie zenon do zarządzania dystrybucją elektryczną rozwiązuje wiele zadań związanych z działaniem sieci elektrycznych. Ten system zarządzania dystrybucją energii może również łączyć się z wszelkiego rodzaju zasobami publicznych infrastruktur zaopatrzenia. Elastyczne łączenie funkcji i komponentów pozwala na konfigurowanie rozwiązań skrojonych na miarę. Oprogramowanie zenon do zarządzania dystrybucją energii ułatwia monitorowanie i kontrolowanie sprzętu, zapewniając wysoki poziom bezpieczeństwa i niezawodności.

System kontroli wielu sieci użyteczności publicznej w celu połączonego zarządzania sieciami elektrycznymi oraz sieciami wodociągowymi, kanalizacyjnymi lub gazowymi
DSCADA (Distribution SCADA) do zarządzania i kontroli sieci elektrycznych średniego napięcia w oparciu o zaawansowane funkcje topologiczne
Monitorowanie zasobów infrastruktury w celu szczegółowej wizualizacji i raportowania stanu sprzętu w regionalnych i krajowych centrach kontroli
Awaryjny system EMS zabezpieczający ciągłą dostępność sieci dystrybucji w przypadku przerw w dostawie w głównym systemie EMS

Funkcje i kluczowe korzyści

Funkcje i korzyści

Single Line Diagram z cechami topologicznymi
Zintegrowany GIS (system informacji geograficznej)
Obliczanie przepływu obciążenia (Loadflow)
Estymator stanu
Obliczenia "N-1” / Obliczenia awaryjne
Lokalizacja błędu
Zarządzanie alarmami
Sekwencja zdarzeń (SoE)
Bezproblemowa redundancja serwera
Symulacja procesów
Odtwarzanie procesu
Bezpieczne przetwarzanie poleceń, Lockout-Tagout
Automatyczne sekwencje przełączania
Mobilne powiadomienia o zdarzeniach (E-Mail, SMS, VoIP)
Kontrola dostępu w oparciu o role
Bezpieczny dostęp zdalny

Zalety zenon dla użytkownika

System SCADA w zakresie dystrybucji (DSCADA) o najwyższej wydajności i skalowalności rozwiązań przeznaczony do dużych ilości zasobów i szczegółowej rozdzielczości sieci
Zaawansowana orientacja sytuacyjna dzięki wydajnemu przetwarzaniu poleceń i zdarzeń oraz intuicyjny HMI
Kompleksowe wsparcie wszystkich istotnych protokołów komunikacyjnych
Wydajna integracja z systemami firm trzecich za pomocą kompleksowych API i protokołów komunikacyjnych
Uproszczenie procesów inżynieryjnych dzięki konfigurowanym funkcjom, szablonom i automatyzacji inzynieringu
Liczne zintegrowane środki cyberbezpieczeństwa, pozwalające na obsługę architektury „obrony w głąb”

Korzyści

Wydajna integracja zasobów w środowiskach typu greenfield i brownfield
Przezwyciężenie luk w łączności za sprawą unikalnego spektrum obsługiwanych protokołów
Bezpieczeństwo procesów inżynieryjnych dzięki wydajnym funkcjom i szablonom dostępnym bezpośrednio po uruchomieniu
Stworzenie centralnej platformy do zarządzania i kontroli wszystkich aspektów infrastruktury zaopatrzenia

Pełna orientacja sytuacyjna

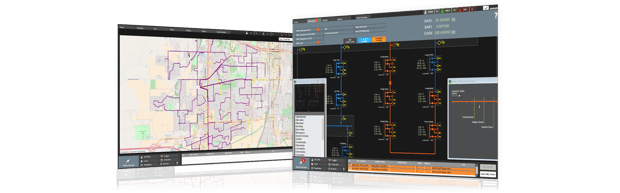

Podstawową funkcją oprogramowania zenon jest Worldview. Kompleksowe schematy sieci, obejmujące wszystkie powiązane zasoby, takie jak generatory, pompy, urządzenia przełączające i linie, są wyświetlanie w formie graficznej, co zapewnia użytkownikowi czytelny przegląd. Można przybliżać i oddalać komponenty sieci na dowolnym poziomie szczegółowości, aby uzyskać informacje potrzebne do podejmowania decyzji na podstawie rzeczywistych informacji. W komplementarnym widoku GIS (systemu informacji geograficznej) można zilustrować odpowiednie komponenty infrastruktury w ich rzeczywistym układzie geograficznym. Można intuicyjnie uzupełniać takie informacje, jak stany alarmu lub wyłączenia. Usystematyzowane dane na temat alarmów i zdarzeń można selektywnie wyświetlać, aby ułatwić operatorowi zachowanie kontroli w każdej sytuacji.

Ergonomiczna obsługa i funkcje topologiczne

Obsługiwanie kluczowej sieci zaopatrzenia, takiej jak sieci dystrybucyjne o średnim napięciu, wymaga praktycznych funkcji, które umożliwiają szczegółowe odzwierciedlenie generalnej kondycji sieci. Procesy przełączania w oprogramowaniu zenon są wspierane przez topologiczny model całej sieci. Oznacza to, że można z góry sprawdzić każdą planowaną przez operatora czynność kontrolną pod kątem potencjalnie negatywnych konsekwencji. Pozwala to wykluczyć czynności w zakresie przełączania, które mogłyby zagrozić integralności sieci lub spowodować uszkodzenie zasobów. Oprogramowanie zenon ocenia stan zaopatrzenia dla poszczególnych segmentów sieci, co pomaga w planowaniu konserwacji w częściach zaopatrujących oraz zapewnieniu ciągłości zaopatrzenia dla wszystkich konsumentów. Ponadto dostępne są specjalne funkcje służące do identyfikowania i bezpiecznego blokowania zasobów, które zostały wskazane do konserwacji na miejscu. Stan komponentów sieci, którego nie można ustalić za pomocą połączenia opartego na protokole, można dopasować za pomocą ręcznych poleceń korygujących. Aby zapewnić pełną identyfikowalność, wszystkie aktywności są domyślnie rejestrowanie w protokole listy zdarzeń w całym systemie. Tzw. „Command Sequencer” w oprogramowaniu zenon pozwala wykonywać standardowe procesy przełączania według szablonów i na żądanie. Zmniejsza to wysiłek operacyjny, a jednocześnie zwiększa bezpieczeństwo dzięki zastosowaniu sprawdzonych sekwencji przełączania.

Materiały informacyjne

Oprogramowanie zenon jako System Zarządzania Dystrybucją (DMS)

Solution Leaflet
zenon_for_Distribution_Management_System_SL_PL.pdf
Pobierz plik teraz
zenon Energy Edition

Brochure
Energy_zenon_BR_PL.pdf / 4.9 MB
Pobierz plik teraz

Inteligentne algorytmy do zarządzania sieciami elektrycznymi

Bezpieczna i ekonomiczna obsługa sieci dystrybucji wymaga zaawansowanych funkcji pozwalających na ustalenie rzeczywistego stanu obciążenia i wstępne obliczenie przyszłego stanu obciążenia sprzętu elektrycznego. Dopiero wtedy można optymalnie wykorzystywać nominalną moc obciążenia linii energetycznych i elementów łączeniowych i unikać stanów ograniczeń przesyłowych. Oprogramowanie zenon zawiera zintegrowany moduł Load Flow Calculation obliczający przepływ obciążenia w celu ustalenia prądów i napięć elektrycznych oraz odpowiednich kątów fazowych dla konkretnych punktów w sieci. Dzięki temu operator uzyskuje doskonały przegląd ogólnej sytuacji obciążenia i może interweniować w przypadku groźby ograniczeń przesyłowych. Wartości obciążenia dla obszarów, w których nie ma dostępnych pomiarów fizycznych, będą określane przez moduł oprogramowania zenon o nazwie State Estimator. Moduł ten pozwala na oszacowanie stanu elektrycznego sieci nawet przy niedostatku rzeczywistych pomiarów fizycznych.

Na podstawie modelu przepływu obciążeń można wykonać wstępne obliczenia podczas akcji przełączania. Dzięki temu zmieniona konfiguracja sieci po przełączeniu nadal będzie zapewniać dopuszczalny stan, bez ograniczeń przesyłowych.

Model ten pozwala również na wykonywanie w oprogramowaniu zenon analizy awaryjnej – czyli obliczeń „N-1”. Dzięki temu operator może się upewnić, że sieć nie będzie przeciążona, nawet jeśli jeden obiekt (kabel, linia, transformator) ulegnie awarii. Ogólnie mówiąc, funkcje te pomogą operatorowi bezpiecznie sterować infrastrukturą sieciową w okresach o dużym przepływie mocy lub w sytuacjach, w których należy przeprowadzić planowaną bądź nieplanowaną rekonfigurację sieci.

Szybka lokalizacja usterek i szczegółowe badanie

W celu osiągnięcia najwyższych wskaźników dostępności zakłady muszą szybko reagować w przypadku awarii. zenon wspiera precyzyjną identyfikację lokalizacji usterek na podstawie wartości odbieranych przez odpowiednie zdalne urządzenia zabezpieczające. zenon może wskazać rzeczywistą lokalizację usterki na wykresie jednoliniowym i zaznaczy sekcję sieci, która jest dotknięta przerwą w dostawie. Pomoże to operatorowi natychmiast przygotować się do wymaganych działań związanych z przełączeniem, aby odizolować usterkę i szybko przywrócić zaopatrzenie dla jak największej liczby konsumentów. Z drugiej strony wskazanie lokalizacji usterki na widoku GIS informuje o dokładnym położeniu geograficznym przerw w dostawie. Informację tę można wykorzystać do wysłania i pokierowania ekipy serwisowej.

Każdy incydent w sieci zaopatrzenia można zidentyfikować i dokładnie zbadać, korzystając ze szczegółowych rejestrów alarmów i list kolejności zdarzeń (SoE) w oprogramowaniu zenon. Zespół operacyjny może podczas badania skorzystać także ze szczegółowych archiwów historycznych i powiązanych trendów i raportów.

Ponadto funkcja odtwarzania procesów w oprogramowaniu zenon pozwala na ocenę ex-post wszystkich zdarzeń, które wystąpiły w trakcie incydentu. Osoba prowadząca badanie może swobodnie przewijać do tyłu lub do przodu zdarzenie po zdarzeniu z okresu incydentu lub po prostu odtworzyć zarejestrowane zdarzenia w trybie czasu rzeczywistego, przełączając dowolnie dostępne ekrany w ramach rozwiązania HMI. Zamiast przetwarzać ogromną liczbę wpisów z listy zdarzeń, osoba prowadząca badanie może skorzystać z dokładnego wizualnego odtworzenia wszystkich powiązanych procedur.

Mocna i bezpieczna architektura sieciowa dostępność

zenon zawiera bardzo solidne, lecz łatwe do wdrożenia funkcje sieciowe. Elastyczna architektura multi-serwera / multi-klienta pozwala na modularyzację aspektów kontroli i monitorowania procesu oraz dystrybuowanie ich do odpowiedniego zestawu serwerów. Tworzy to podstawę dla zróżnicowanej, bezpiecznej topologii. Z drugiej strony klienci wizualizacji mogą w elastyczny sposób – i oczywiście ze wsparciem RBAC (kontroli dostępu bazującej na rolach) – uzyskiwać informacje o procesie lub wchodzić w interakcje z systemem. Funkcja redundancji Hot-standby dostępna jest w oprogramowaniu zenon bezpośrednio po uruchomieniu i można z niej korzystać za pomocą kilku kliknięć myszy. Co więcej, zenon może oceniać stan systemu i na żądanie wykonywać wyprzedzające przełączenia redundancyjne lub wykrywać słabe ogniwa komunikacyjne i zmieniać je na lepsze. Operator będzie w sposób ciągły informowany o wszelkich zdarzeniach i zachowa pełną orientację sytuacyjną.

Wszystkie funkcje oprogramowania zenon są dostępne również do pracy w środowiskach zwirtualizowanych, co pozwala na efektywne wdrażanie rozwiązań i konserwacji w połączeniu z najnowocześniejszymi informatycznymi technikami zarządzania. Funkcje i protokoły sieciowe, takie jak IEC 60870-5-104, DNP3 lub IEC 61850, wspierają bezpieczne uwierzytelnianie i szyfrowanie TLS zgodnie z normą IEC 62351 w celu uzyskania maksymalnego poziomu bezpieczeństwa.

Wydajna łączność i obsługa sieci

zenon obsługuje wszystkie protokoły komunikacyjne powszechnie wykorzystywane w sektorze energetycznym. Jako system niezależny od dostawców, zenon jest zorientowany na międzynarodowe standardy, gwarantuje wszechstronną funkcjonalność i jednocześnie zapewnia łatwość wdrażania i bezpieczeństwo. Protokoły mogą być wykorzystywane do integracji z czujnikami, sterownikami i sprzętem PAC (ochrona, automatyzacja i kontrola) dowolnego typu i marki, a także swobodnie łączone w celu uzyskania maksymalnej efektywności rozwiązania. Oto wybrane protokoły obsługiwane przez zenon:

IEC 61850
DNP3
IEC 60870-5 (101/103/104)
MODBUS
ICCP/TASE.2 (Inter Control Center Protocol)
OPC-UA / OPC-DA
IEEE C37.118 (Synchrophasor)
IEC 61850-90-5 (Synchrophasor)
62056-21 (Metering)

Dodatkowe protokoły, takie jak SNMPv3, Syslog lub PRP (Parallel Redundancy Protocol), mogą być wykorzystane z platformą zenon do obsługi monitorowania infrastruktury sieci IT, realizowania scentralizowanego rejestrowania danych bezpieczeństwa lub poprawy odporności ogólnej architektury systemu.

Dodatkowe bezpieczeństwo sieci jest zapewnione przez opcjonalne użycie funkcji cyberbezpieczeństwa, takich jak szyfrowanie bazujące na TLS lub bezpieczne uwierzytelnianie — zgodnie z serią norm IEC 62351.

Korzystaj z oprogramowania do zarządzania infrastrukturą

zenon to międzydomenowa platforma programowa sprawdzona w praktyce w ponad 175 000 zainstalowanych systemach. Różne zaawansowane funkcje zarządzania dystrybucją sprawiają, że zenon jest idealnym systemem do obsługi i monitorowania sieci elektrycznych o średnim napięciu. Elastyczność i szerokie spektrum opcji komunikacyjnych oprogramowania zenon ułatwiają integrację innych mediów, takich jak infrastruktura sieci wodociągowej i kanalizacyjnej lub gazowej, w celu zbudowania synergicznej platformy kontroli. Dlatego zenon jest doskonałym narzędziem dla gmin i instytucji użyteczności publicznej, które muszą jak najefektywniej wykorzystywać swoje zasoby i zapewniać nieprzerwaną, całodobową dostępność swoich usług.
